DiatonicTab, BassLine et addFkey

Tablature pour Accordéons Diatoniques

Plugins MuseScore 3.4.2

Attention :

• Ne fonctionne pas avec la version 3.0.2 de MuseScore
• Si vous changez de version de DiatonicTab et/ou de BassLine, il est indiqué de supprimer les fichiers DiatonicTab.json et/ou BassLine.json et/ou addFkey.json situés dans votre répertoire utilisateur.

Ces deux plugins réalisent des tablatures pour accordéons diatoniques.

Les deux systèmes habituellement rencontrés sont proposés : CADB et Corgeron.
Un troisième système y est proposé, le format d'annotation D.E.S. Ce système n'ajoute aucun graphique particulier aux partitions. Le numéro des touches est noté au-dessus de chaque note. Ce type d'écriture est particulièrement adapté aux partitions à plusieurs voix et aux partitions partagées avec d'autres instruments.

Présentation générale

La famille de plugin DiatonicTab

3 plugins composent cet ensemble :

1. Le plugin DiatonicTab est chargé de noter le numéro des touches sur la tablature en tenant compte des symboles d'accords présents sur la partition pour déterminer le sents Tirer ou Pousser.
2. Le plugin BassLine est chargé d'écrire la ligne Basses/accords en tenant compte des symboles d'accords présents sur la partition.

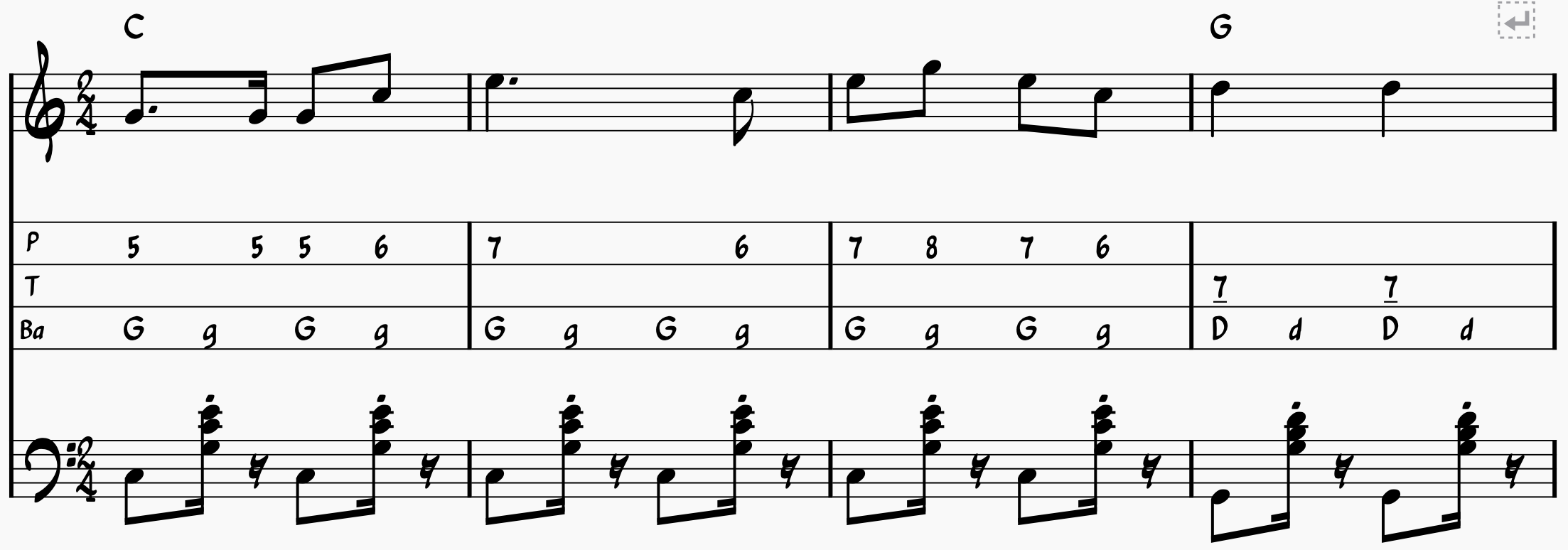

3. Le plugin addFkey est chargé d'écrire sur une portée en clé de Fa les notes d'un accompagnement main gauche en tenant compte des symboles d'accords présents sur la partition.

Pour débuter avec l'utilisation de ces plugins, il est préférable d'utiliser l'un des trois modèles de partition fournis en exemple. Le choix des espacements et de la taille des caractères donne très vite une mise en page satisfaisante.

Le plugin DiatonicTab propose pour une note donnée toutes les solutions disponibles, laissant au musicien le soin de choisir lui-même le meilleur doigté possible. Pour limiter le nombre des choix, il utilise néanmoins les symboles d'accords afin de déterminer le sens du soufflet et de n'écrire que les touches en Tirer ou en Pousser.

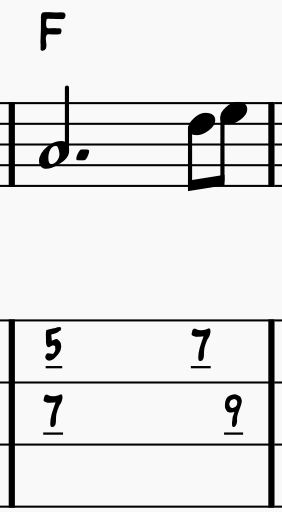

À la main gauche, lorsque les accords peuvent se jouer en Tirer et en Pousser, cas du Fa et du Sol pour un clavier main gauche 8 basses, le plugin affiche toutes les touches possibles sauf si vous avez choisi une option particulière : par exemple de tirer tous les Fa et de pousser tous les Sol.

À la main droite, dans le cas des La et des Sol, ces notes sont présentes sur chacun des deux rangs pour un même sens de soufflet (clavier 2 rangs 21 boutons). Par exemple, le même Sol se joue en 5' et 6 ; le même La se joue en 5' et 7.
Le plugin affichera les deux possibilités sauf si choisissez l'option de n'en afficher qu'une seule.

Ces plugins proposent de nombreuses options :

• Le choix de votre clavier main droite et main gauche.
• Des options pour limiter le nombre de possibilité :
  • Toujours Pousser ou toujours Tirer les SOL
  • Toujours Pousser ou toujours tirer les FA
  • Lorsque plusieurs possibilités existent, n'en afficher qu'une.
• Le choix du type de jeu en croisé ou sur un seul rang
• Le modèle de tablature à écrire : CADB, Corgeron ou DES
• Pour chaque modèle de tablature, le décalage à appliquer vers le haut ou vers le bas pour qu'il corresponde à la taille des caractères que vous avez choisie dans votre partition.

Les plugins utilisent les emplacements réservés par MuseScore 3 pour écrire les paroles des chansons.

• Dans le modèle CADB, les couplets 1 et 2 sont utilisés pour les lignes Pousser/Tirer
• Dans le modèle Corgeron, les couplets 1, 2 et 3 sont utilisés pour les Lignes Alt, C et G
• Le plugin BasseLine utilise le couplet 4 pour les symboles Basses et accords.

Les tablatures de type D.E.S. sont écrites en "Texte de portée"

MuseScore facilite la mise en page par sa capacité de ne sélectionner qu'une seule catégorie d'éléments (Clic Droit->Sélection->Plus...). L'inspecteur vous aidera à trouver la bonne valeur du décalage Y pour placer les lignes sur le dessin de la tablature.

Mode d'emploi pour les systèmes C.A.D.B. et Corgeron

Ces deux modèles de tablatures ajoutent à une partition standard une portée supplémentaire pour dessiner la tablature et y afficher le numéro des touches.

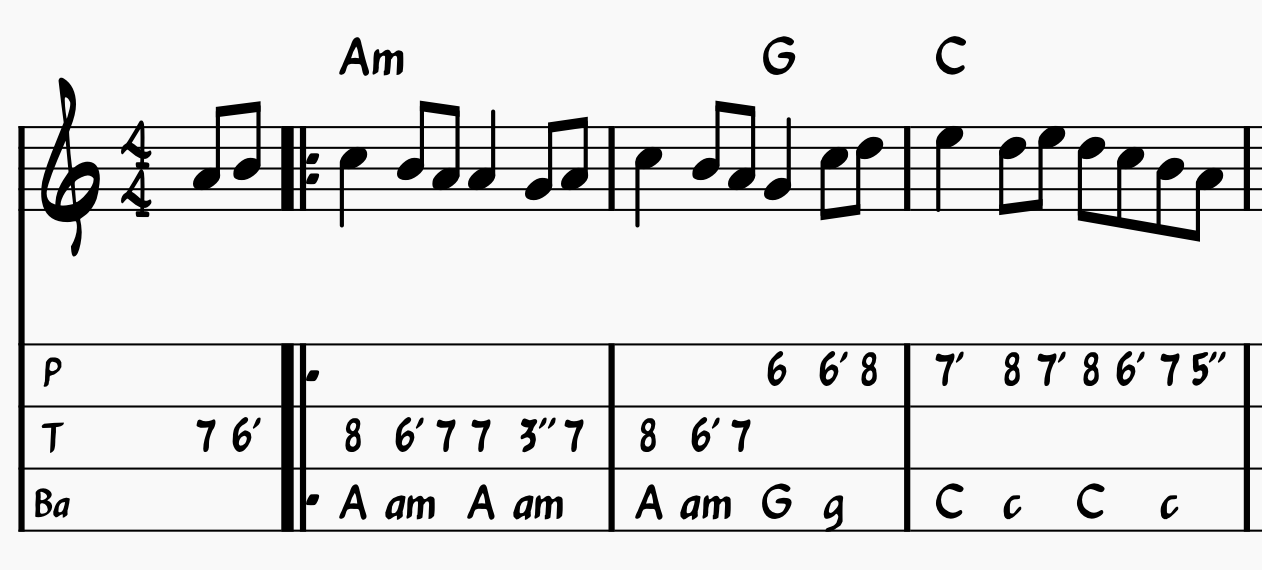

Tablatures C.A.D.B.

Les tablatures C.A.D.B. utilisent 3 lignes, la première pour le sens Pousser, la seconde pour le sens Tirer et la troisième pour mettre les Basses et les accords.
Les notes du rang de Do sont affichées avec un "prime", les notes du troisième rang avec deux "primes".

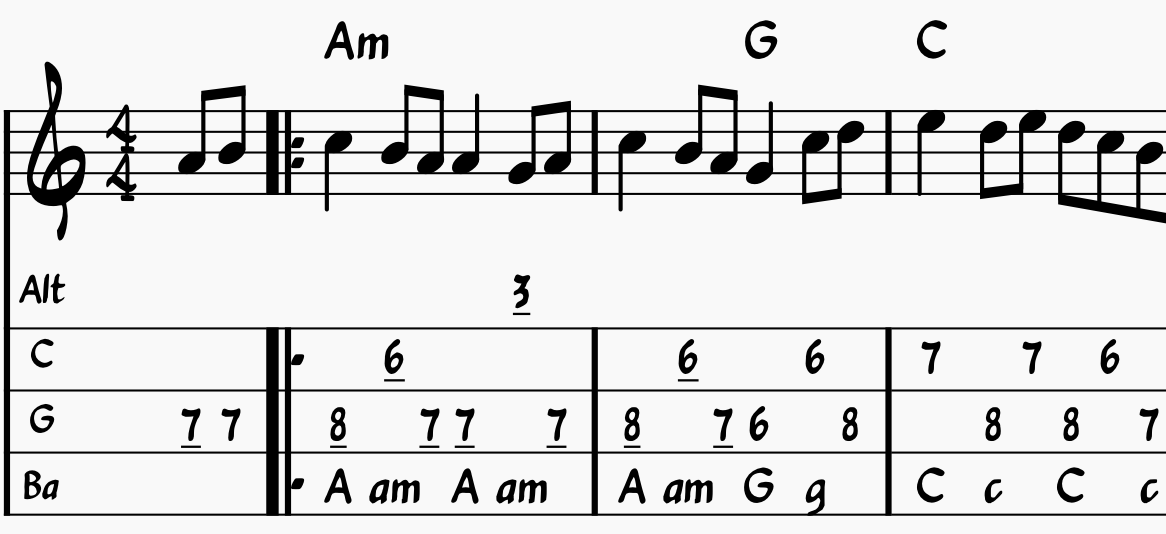

Tablatures Corgeron

Les tablatures Corgeron utilisent 4 lignes, la première pour le 3ème rang, la seconde pour le rang de Do, la troisième pour le rang de Sol et la quatrième pour mettre les Basses et les accords.
Les notes en Tirer sont soulignées.

Préparation de la partition pour tablatures C.A.D.B. et Corgeron

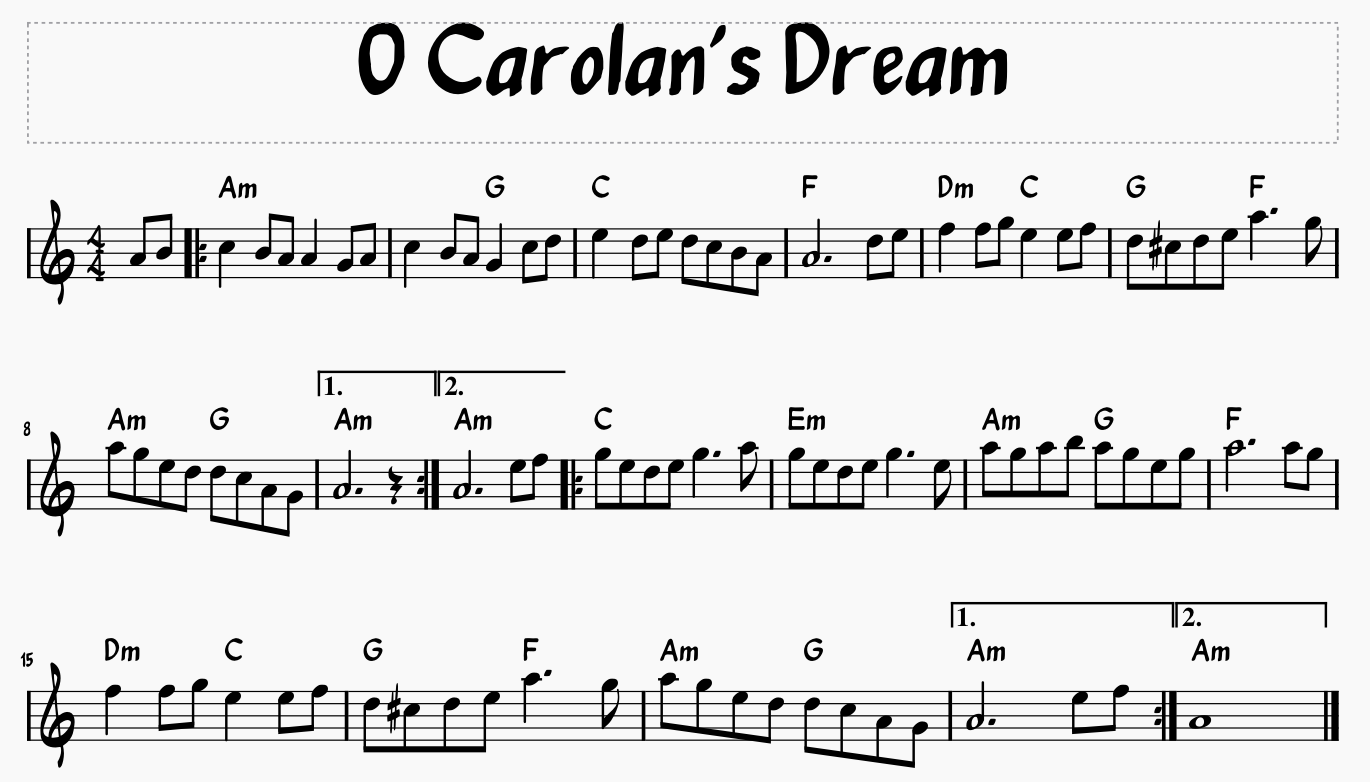

Avec les systèmes C.A.D.B. et Corgeron, il est préférable d'utiliser une partition avec une seule portée en clé de Sol.

Les symboles d'accord doivent avoir été écrits au-dessus de la portée. Il est important que les symboles d'accord soient présents pour limiter le nombre de numéro de touche pour jouer une note. À la main gauche, certains accords se font en Pousser, d'autres en Tirer. En fonction du clavier main gauche que vous utilisez, le plugin utilisera cette information pour ne proposer que des combinaisons pertinentes.

La musique doit être au point avant la création de la partition.

Préparation de la tablature pour système C.A.D.B. et Corgeron

Il s'agit ici de préparer le "décor" en dessinant la tablature avec les moyens que nous propose MuseScore.

1 - Ajout d'une nouvelle portée pour accueillir la tablature

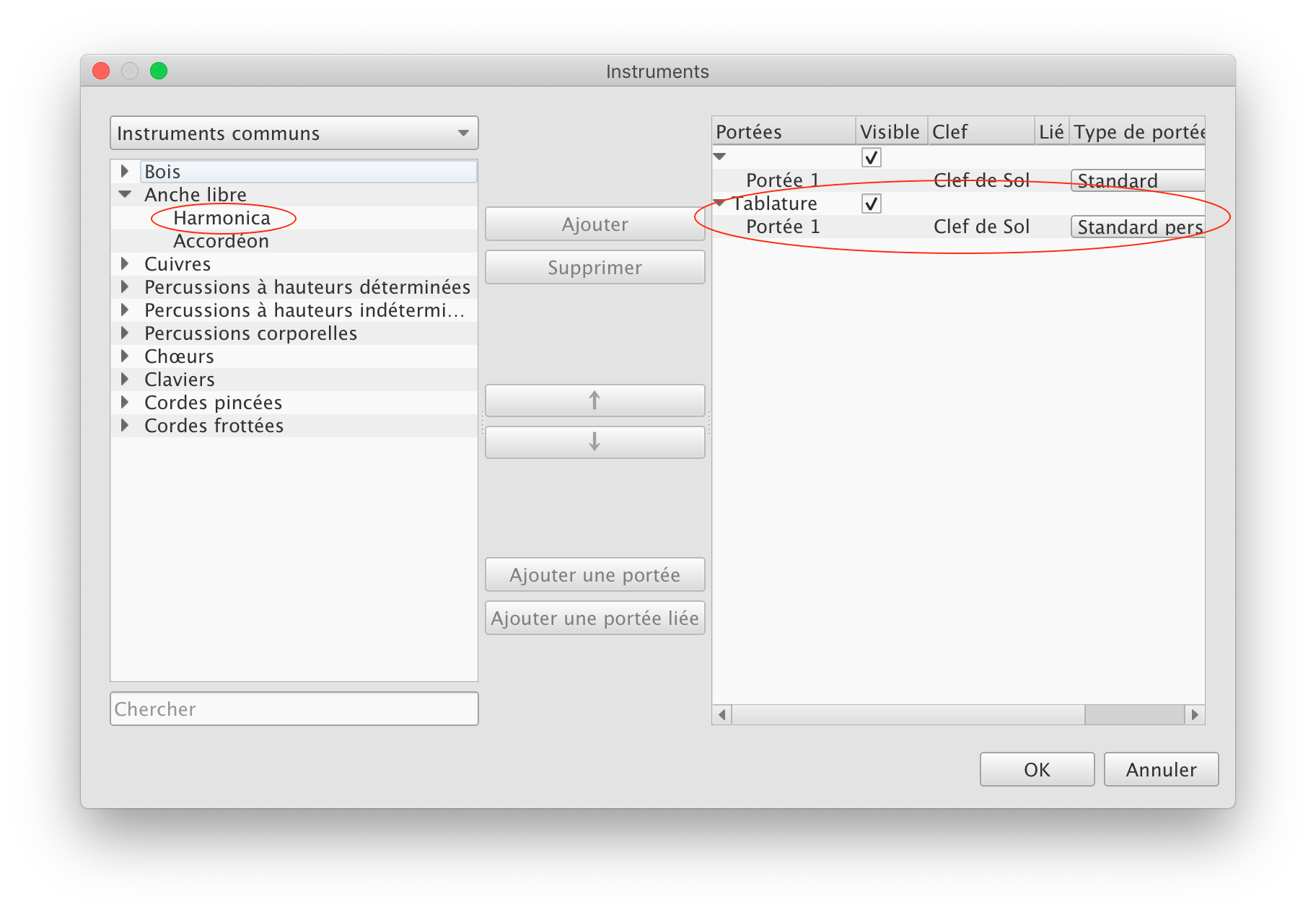

Aller dans "Instruments" (touche I du clavier de l'ordinateur) et ajouter une portée

Cette portée doit être en clé de Sol, et être une portée d'une seule ligne (pas une double portée avec une clé de Fa et une clé de Sol comme pour le piano ou l'accordéon chromatique)

Configuration de la nouvelle portée pour accueillir la tablature

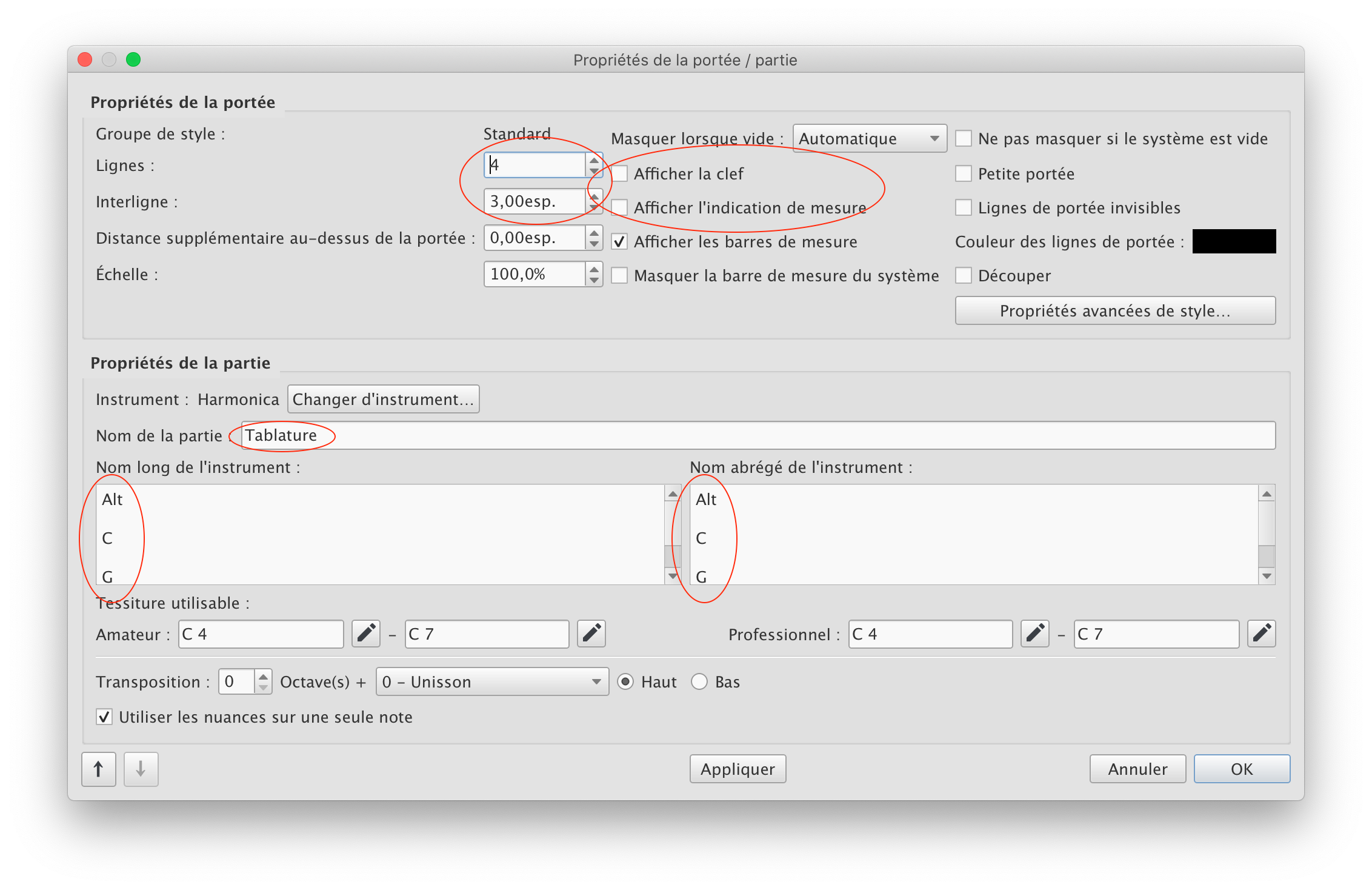

Aller dans les propriétés de la nouvelle "portée/partie" pour fixer les paramètres suivants (Clic droit sur la nouvelle portée) :

• "Nom de la Partie" = Tablature
• "Lignes" : 4
• "Interligne" = 3
• Ne pas afficher la clé
• Ne pas afficher l'indication de mesure
• En-tête de tablature pour le ystème C.A.D.B.

Il faut sauter une ligne entre chaque indication

• "Nom long de l'instrument" =

  P
  T
  Ba

• "Nom abrégé de l'instrument" =

  P
  T
  Ba

Il faut sauter une ligne entre chaque indication

• En-tête de tablature pour le système Corgeron
• "Nom long de l'instrument" =

  Alt
  C
  G
  Ba

• "Nom abrégé de l'instrument" =

  Alt
  C
  G
  Ba

Il faut sauter une ligne entre chaque indication

Vous devriez obtenir ceci :

Utilisation du plugin DiatonicTab

Le premier Plugin à passer est DiatonicTab. Son rôle est d'écrire la tablature.

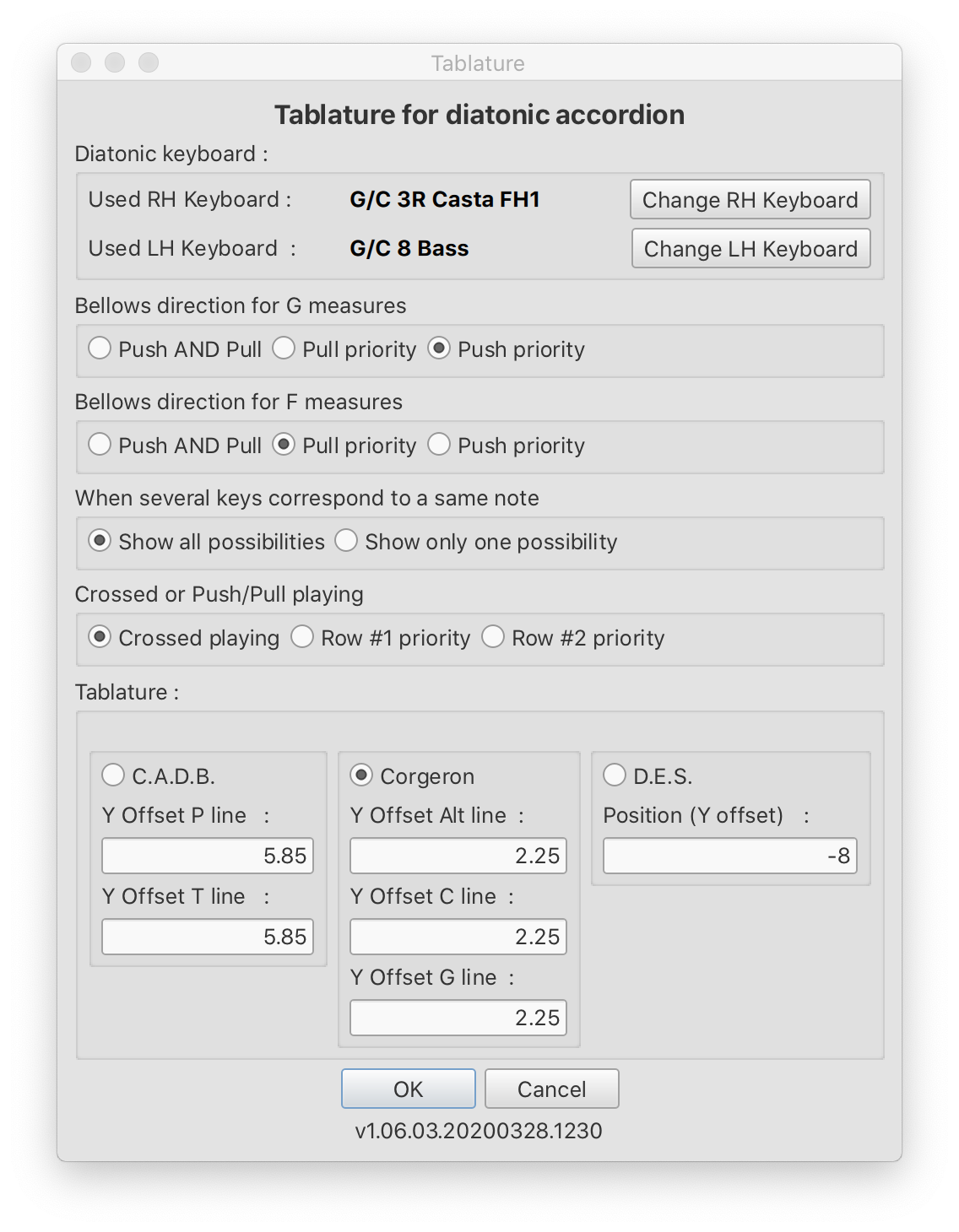

Un certain nombre de paramètres va être proposé :

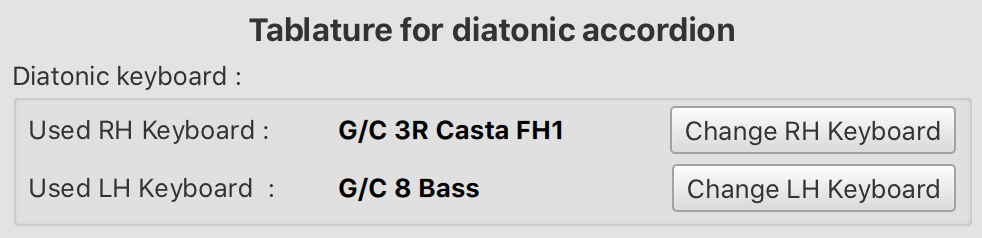

Choix des claviers main droite et main gauche

Clavier Main Droite

Si c'est la première fois que vous utilisez ce plugin, il faudra remplir ce paramètre en choisissant le fichier qui contient le plan de votre clavier. Les fichiers claviers pour la main droite ont un nom qui commence par RH_ et qui finit par .keyboard. Ils sont livrés dans le DiatonicTab.zip

Clavier Main Gauche

Si c'est la première fois que vous utilisez ce Plugin, il faudra remplir ce paramètre en choisissant le fichier qui contient le plan de votre clavier. Les fichiers claviers pour la main gauche ont un nom qui commence par LH_ et qui finit par .keyboard. Ils sont livrés dans le DiatonicTab.zip.

Si vous ne savez pas quel clavier choisir, prenez le fichier RH_GCStd2R21.keyboard pour la main droite et LH_Sol-Do_GC_8Bass.keyboard pour la main gauche. Il s'agit des claviers rencontrés sur les accordéons diatoniques de base, à 2 rangs, 8 basses et sans altérations.

Sur l'image ci-dessus, le clavier Castagnari 3 rangs François Heim 1 a été choisi pour la main droite et un clavier 8 basses standard a été choisi pour la main gauche.

Pour plus d'informations sur le clavier que vous utilisez réellement, demandez à votre prof d'accordédon ou à celui qui vous l'a vendu. Vous pouvez également vous rendre sur le site du fabricant.

Choix pour limiter le nombre de possibilités

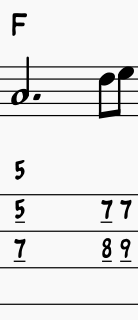

Pousser ou Tirer les mesures accompagnées avec un accord de SOL ou de FA

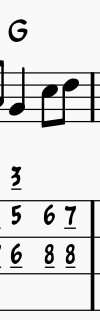

Les Basses et les accords de SOL et de FA peuvent se faire en Tirer et en Pousser. Le plugin a donc plusieurs possibilités à vous proposer pour jouer une même note. C'est au musicien que revient la tâche de choisir le bon doigté en corrigeant la tablature "Accordéon sur les Genoux".

Pour corriger la tablature, il suffit de sélectionner les éléments à supprimer avec votre souris et de presser la touche d'effacement de votre clavier d'ordinateur.

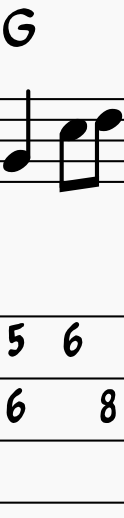

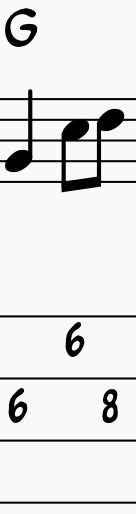

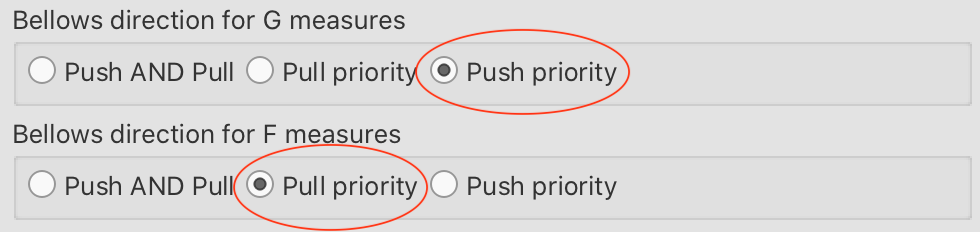

Choix d'un sens de soufflet pour les Sol et pour les Fa

Mais il est possible de demander au Plugin de faire ce choix pour vous

Ce qui donne :

Mais il reste encore des corrections à faire pour les SOL en Pousser et les LA en Tirer, ces deux notes existent en Pousser (SOL) et en Tirer (LA) sur les 2, voir les 3 rangs. Il convient une nouvelle fois à l'utilisateur de choisir le doigté le plus adapté.

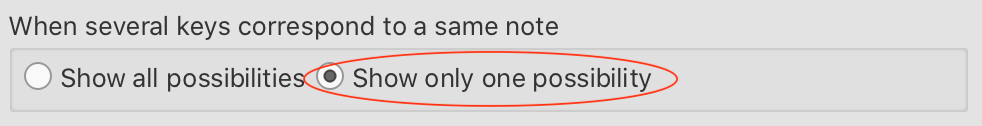

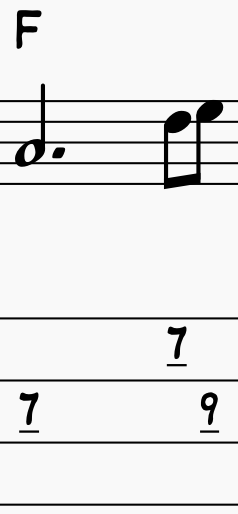

Limiter le nombre de possibilités

Il est possible là aussi de demander au plugin de choisir à notre place

Ce qui donne :

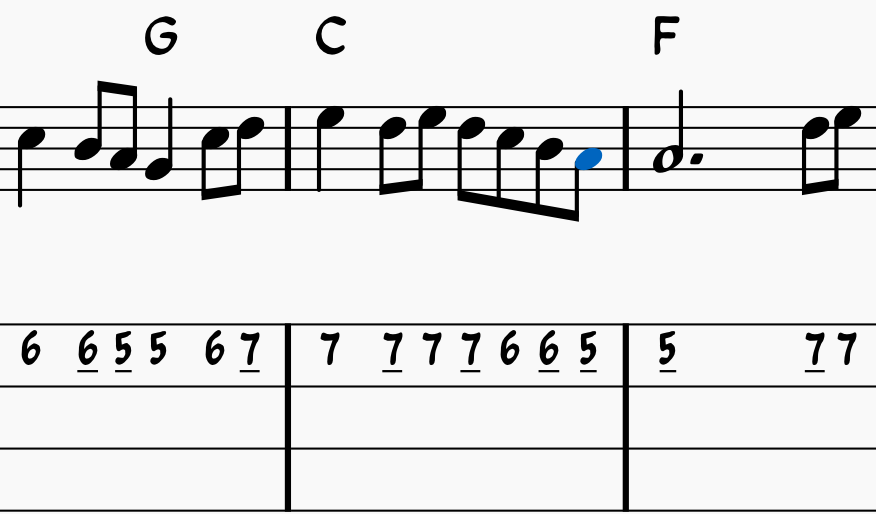

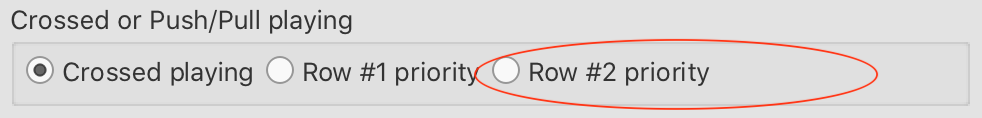

Jeu en Tirer/Pousser

Dans certains styles de musiques, il est souhaitable de n'utiliser qu'un seul rang, à la façon d'un mélodéon. C'est assez souvent le cas pour la musique folklorique. Pour ce faire, il est possible de demander au plugin de privilégier autant que faire se peut, soit le rang de DO, soit le rang de SOL. Ceci n'est pas toujours possible (FA et FA#)

Ce qui donne :

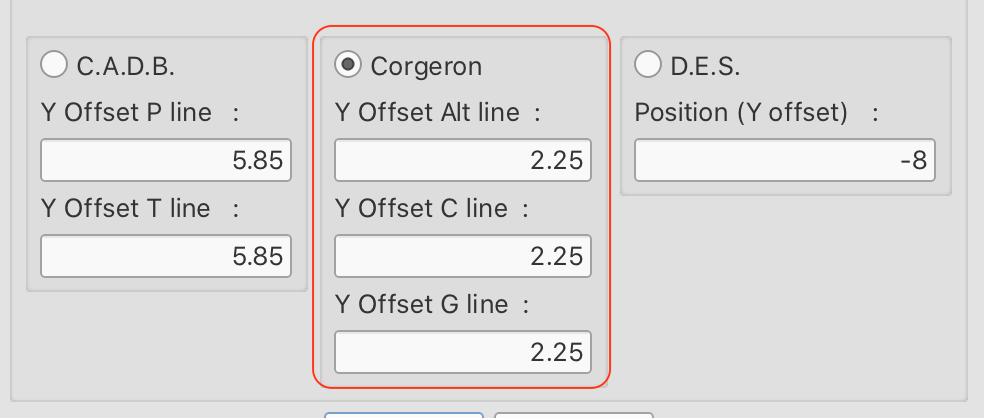

Choix du système de tablature et mise en page

Le plugin DiatonicTab permet de créer des tablatures au format C.A.D.B, Corgeron ou D.E.S. En fonction de la police de caractères que vous utiliserez pour écrire les numéros de touches, il faudra peut-être ajuster un peu les offset de déplacement en Y en utilisant l'inspecteur de MuseScore 3. Une fois que vous aurez trouvé la bonne valeur, vous pourrez la saisir dans le plugin afin qu'il s'en serve les prochaines fois.

Le plugin écrit le numéro des touches à l'emplacement que MuseScore 3 réserve habituellement aux paroles des chansons. Dans le système Corgeron, La ligne Alt (3ème rang) est en couplet 1, la ligne C est en couplet 2, la ligne G est en couplet 3, et nous verrons plus loin que la ligne Basses/accords se situera en couplet 4. Si la police de caractères que vous avez choisie dans les paramètres de style de MuseScore est "de la bonne taille", vous n'aurez pas à modifier les déplacements Y.

Utilisation du Plugin BassLine

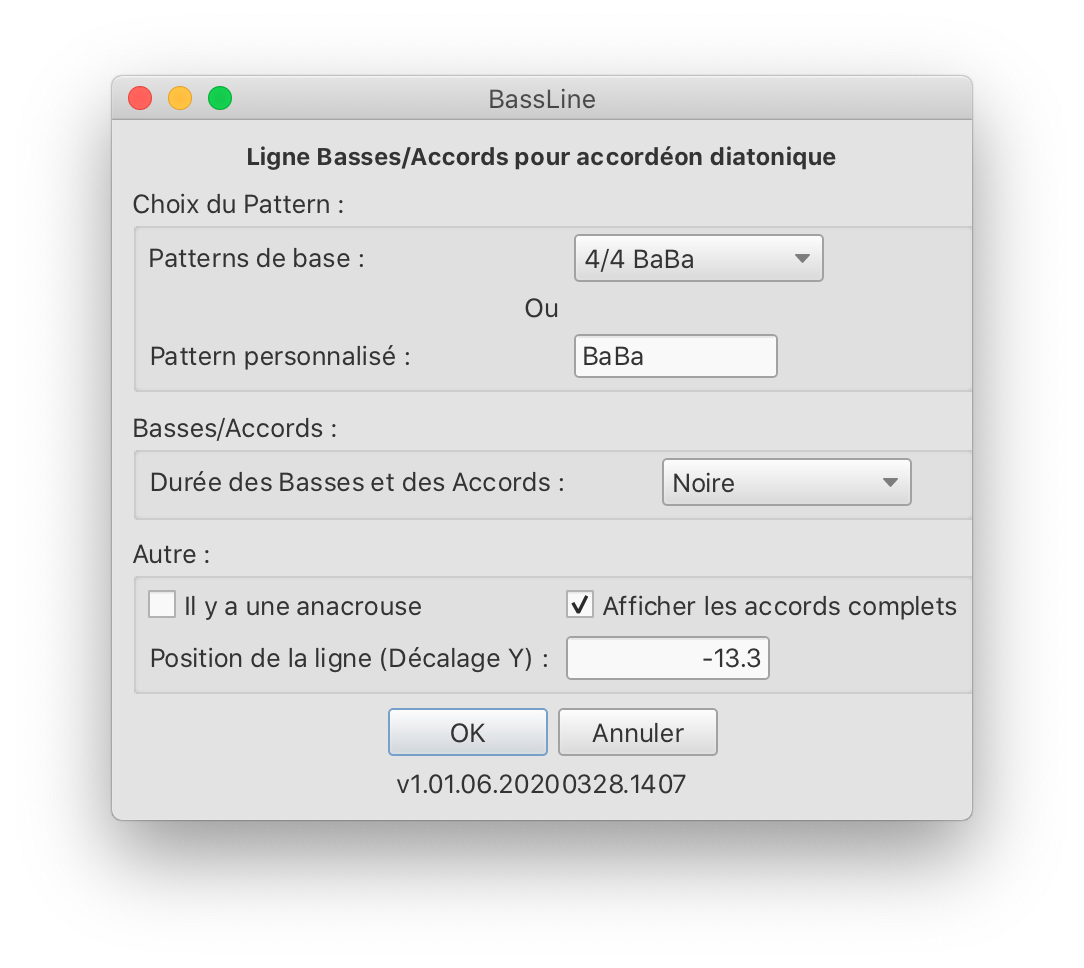

Le plugin BassLine est chargé de la ligne Basses/accords. Il est adapté aux tablatures Corgeron et C.A.D.B.

Fonctionnement

Il est possible de choisir comment répartir les basses et les accords, et sur quelle valeur de note le faire (Noire, Croche ou Double-croche)

Positionnement des Basses et des accords

Le plugin BassLine utilise un Pattern pour positionner les Basses et les accords. Ce Pattern peut être composé de :

• La lettre "B" majuscule, qui veut dire "une Basse"
• Les lettres "a" ou "c" minuscule, qui veulent dire "un accord" (chord en anglais)
• Les lettres "A" ou "C" majuscule, qui veulent dire "Basse ET Accord en même temps".
• D'un symbole quelconque, par exemple "-", ou "_", ou ".", espace, ou "z", etc, qui veut dire "un silence".

Le Pattern doit être au moins aussi long qu'une mesure. Mais il peut aussi couvrir deux mesures ou plus.

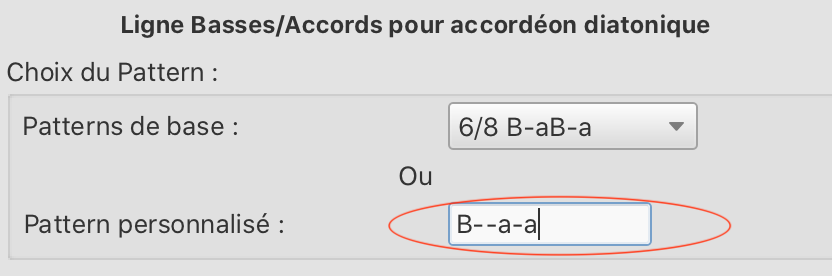

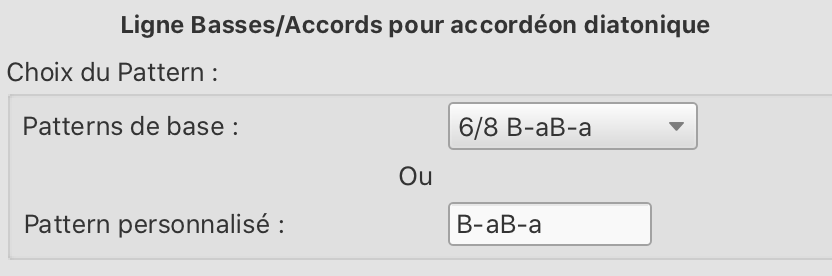

Vous pouvez au choix utiliser les pattern prédéfinis dans la liste déroulante. Il est également possible d'en écrire un vous-même. Ce Pattern personnalisé prendra le pas sur les Pattern prédéfinis de la liste déroulante.

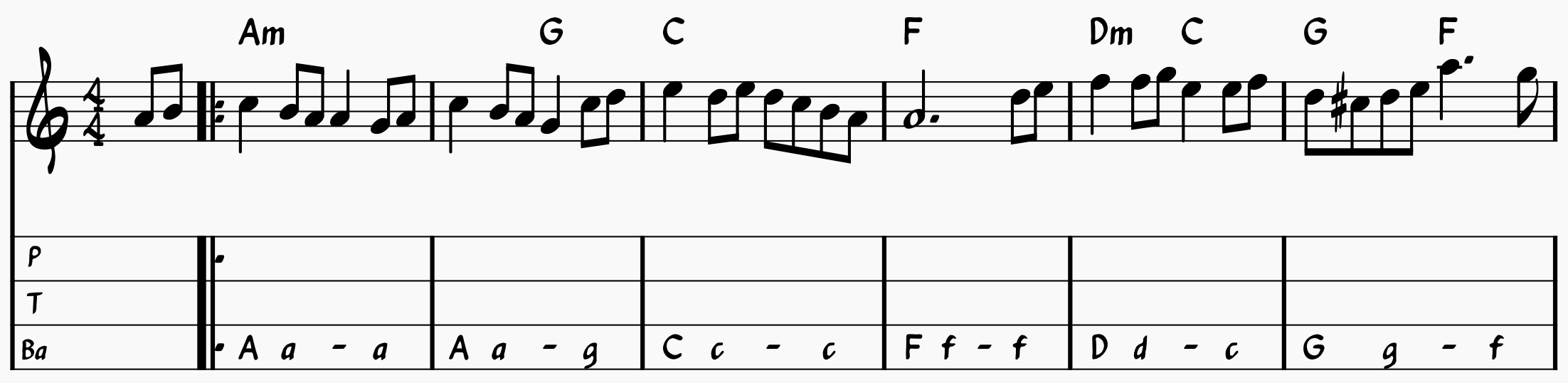

Voici un exemple obtenu en 4/4 avec le Pattern "Ba-a"

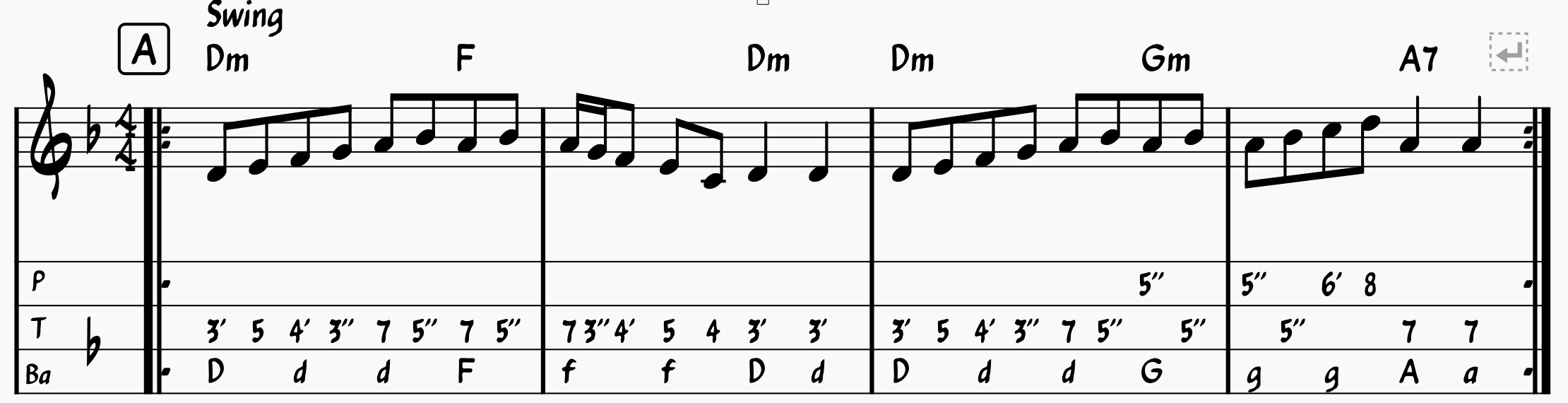

La gavotte

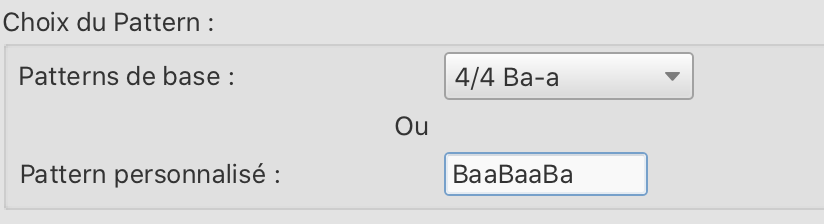

Il est possible d'utiliser un Pattern qui couvre plusieurs mesures. Voici par exemple un Pattern utilisable pour les Gavottes écrite en 4/4 avec un accompagnement 332.

Voici le résultat obtenu :

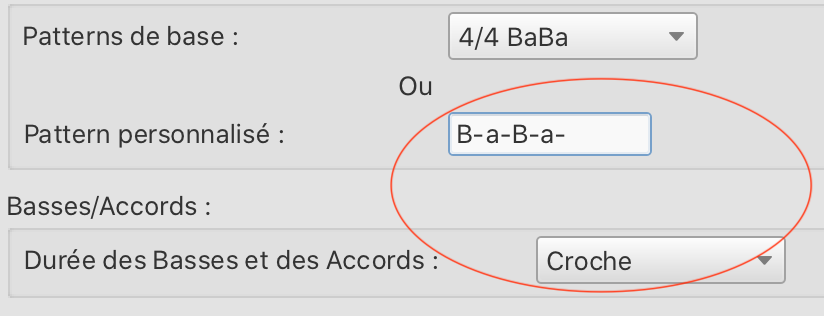

Figure de note pour Basses et accords

• Pour les mélodies en 2/2, 3/4, 4/4, 5/4, les Basses et les accords sont souvent posés sur des notes noires.
• Pour des mélodies en 6/8, 9/8, 12/8, les Basses et les accords sont souvent posés sur des croches.
• Pour obtenir une granularité plus fine, il est également possible de choisir des double-croches.

En fonction de la figure de note choisie, il faudra ajuster le Pattern pour qu'il corresponde à une ou plusieurs mesures.

Autres paramètres

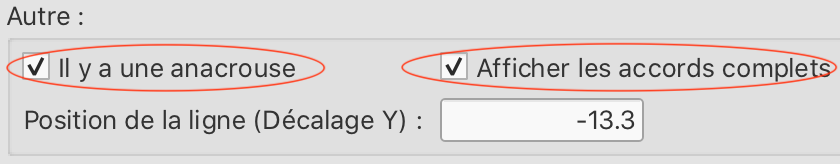

Il reste trois paramètres à configurer dans BassLine :

• "Il y a une anacrouse" : demander à BassLine de sauter la première mesure de la partition ou de la sélection.

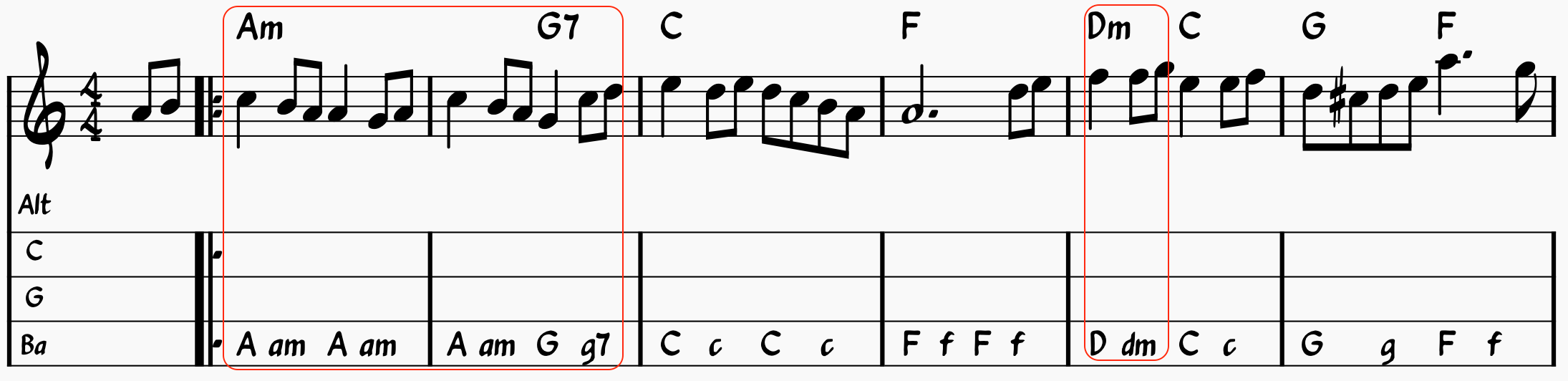

• "Afficher les accords complet" : dans la ligne Basses/accords, BassLine peut afficher soit la première lettre de l'accord (exemple a = Lam, g = Sol, etc.), soit l'accord complet (exemple am, g7, e7, etc.)
• "Le décalage Y" pour placer la ligne sur la partition. Ce paramètre est à régler en fonction de la taille de la police de caractère que vous utilisez pour le texte des paroles (rappel, BassLine utilise le 4ème couplet pour écrire la ligne Basses/accord)

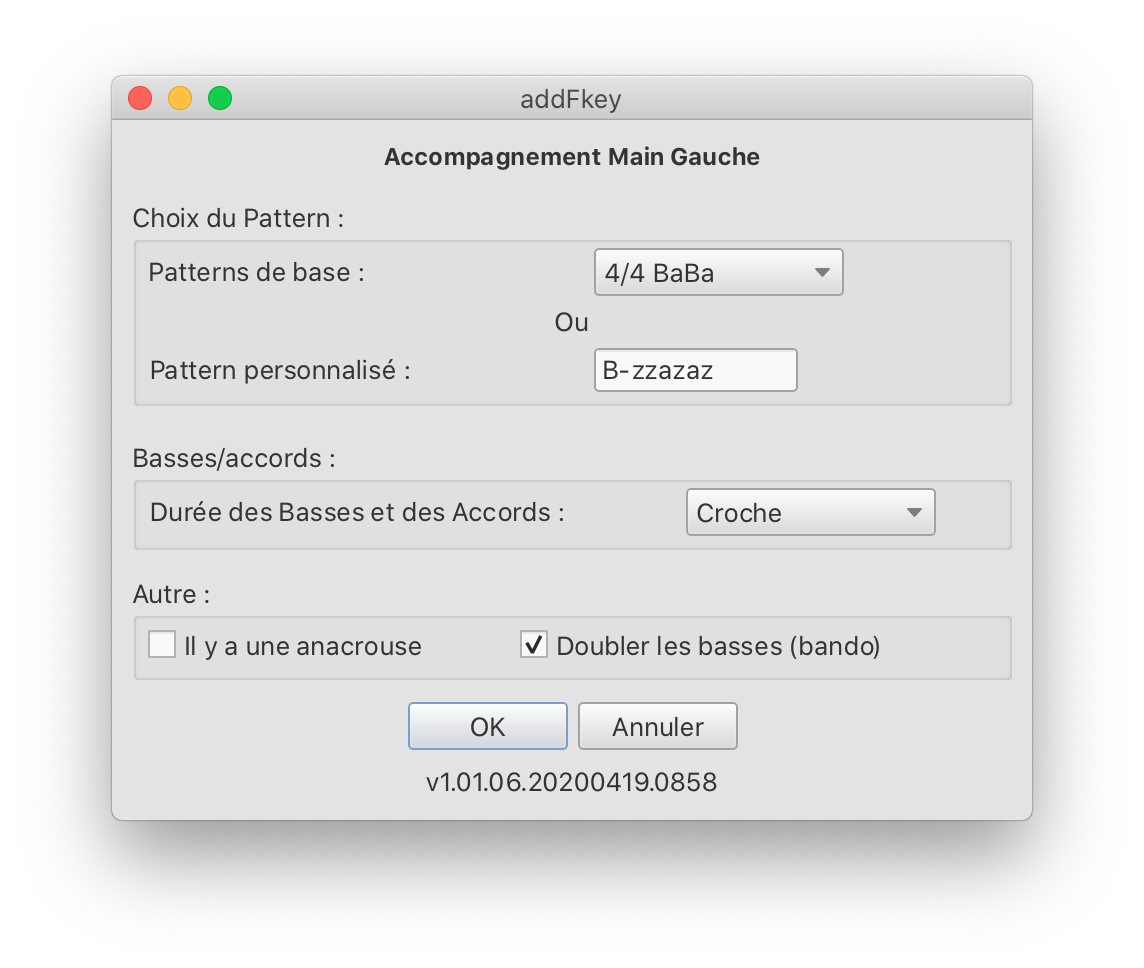

Utilisation du Plugin addFkey

Le plugin addFkey est chargé d'écrire sur une portée en clé de Fa les notes d'un accompagnement Main Gauche basées sur les symboles d'accords présents dans la partition.

Fonctionnement

Il est possible de choisir comment répartir les basses et les accords, et sur quel rythme écrire cet accompagnement.

Symboles d'accord reconnus :

Voici la liste des symboles d'accord reconnus par addFkey :

• Accords majeurs. Exemples : C G F, etc
• Accords mineurs. Exemples : Am Dm Em A- D- E-, etc
• Accords septième. Exemples : E7 A7 Am7 Em7 A-7 E-7, etc
• Accords Majeur 7. Exemples : FM7 CM7, etc
• Accords de quinte (sans tierces). Exemples : A7 Bb5 F#5, etc
• Accords augmentés (5#). Exemples : Caug Daug, etc
• Accords demi-diminuées (m 5b). Exemples : Edim F#dim Gdim A0 B0, etc (A0 = A+zéro)
• Accords diminués. Exemples (m 5b 7bb) : AO BO CO, etc. (AO = A+lettre "O"))
• Accords sus4; Exemples : Asus4 Bsus4 D#sus4, etc
• Accords neuvième. Exemples : Am9 A9, etc

Rythme, positionnement des basses et des accords

Le plugin addFkey utilise un Pattern pour positionner les basses et les accords.
Ce Pattern peut être composé de :

• La lettre "B" majuscule, qui veut dire "une Basse"
• Les lettres "A" ou "C" majuscule, qui veulent dire "Basse ET Accord en même temps".
• Les chiffres "3" ou "5", qui veulent dire "Tierce à la basse" ou "Quinte à la basse".
• Les lettres "a" ou "c" minuscule, qui veulent dire "un accord" (chord en anglais)
• D'un symbole quelconque, par exemple, ou "_", ou ".", espace, ou "z", ou "Z" etc, qui veut dire "un silence".
•
• Le symbole "-" qui ralonge la durée de la note de la valeur choisie pour durée des basses et des accords. Exemple : Choix "Croche", "B-" = basse sur 2 croches (noire), "B--" = Basse sur trois croches (noire pointée) "B----" = Basse sur 4 croches (blanche), "B-----" = Basse sur 5 croches (incohérent !).

La taille du Pattern doit être cohérente avec le type de note (noire, croche ou double croche) et la longueur de la mesure.

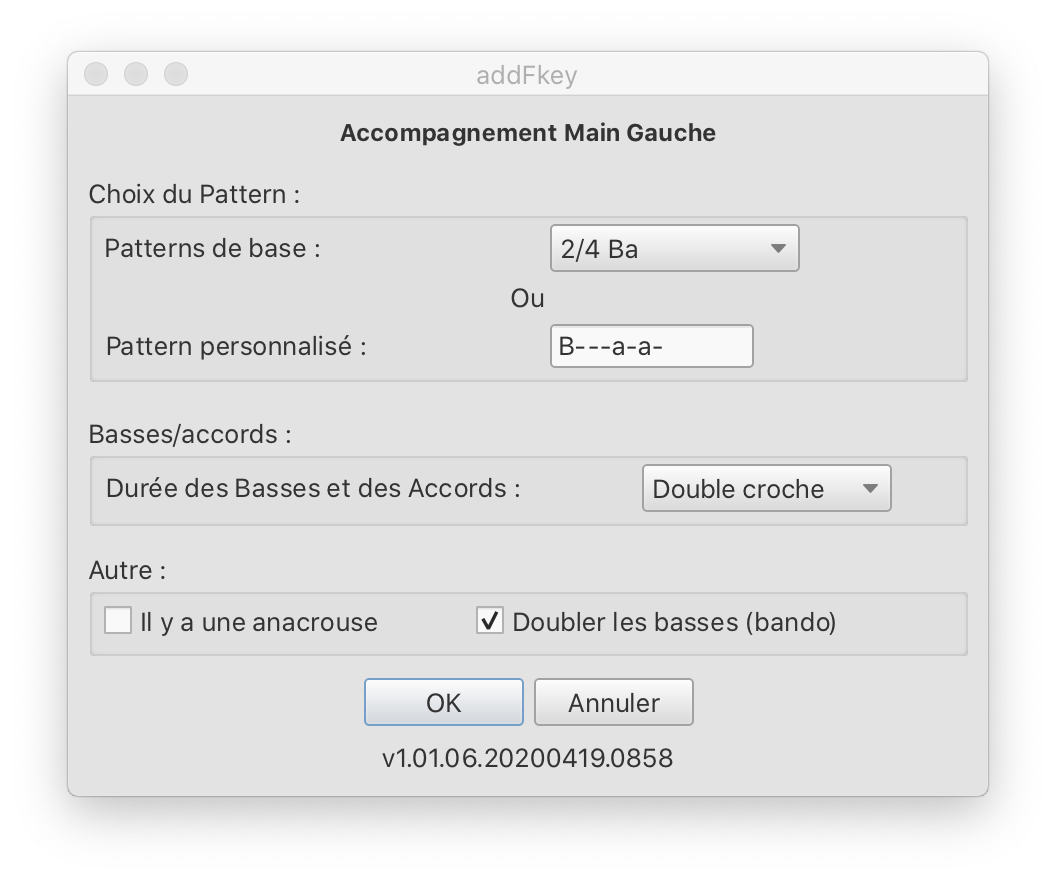

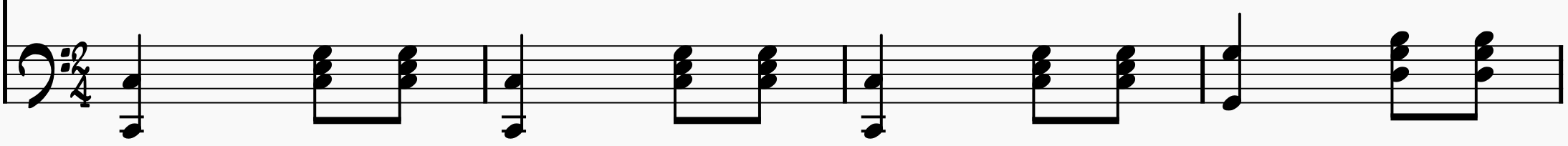

Premier exemple :

Voici le résultat obtenu :

Deuxieme exemple :

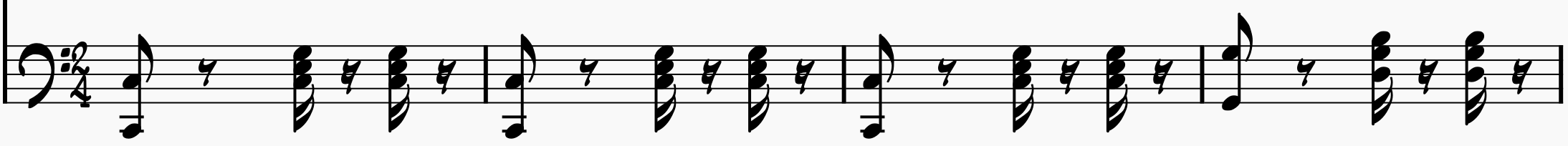

Voici le résultat obtenu :

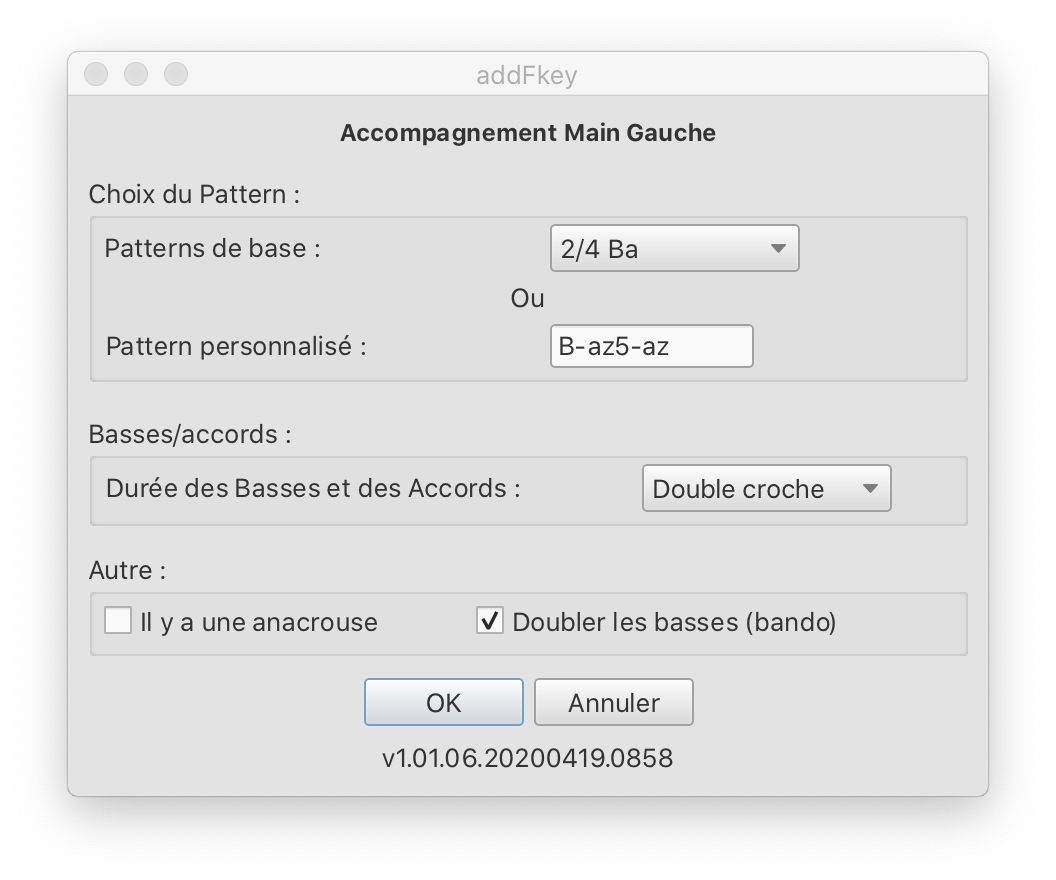

Troisième exemple :

Voici le résultat obtenu :

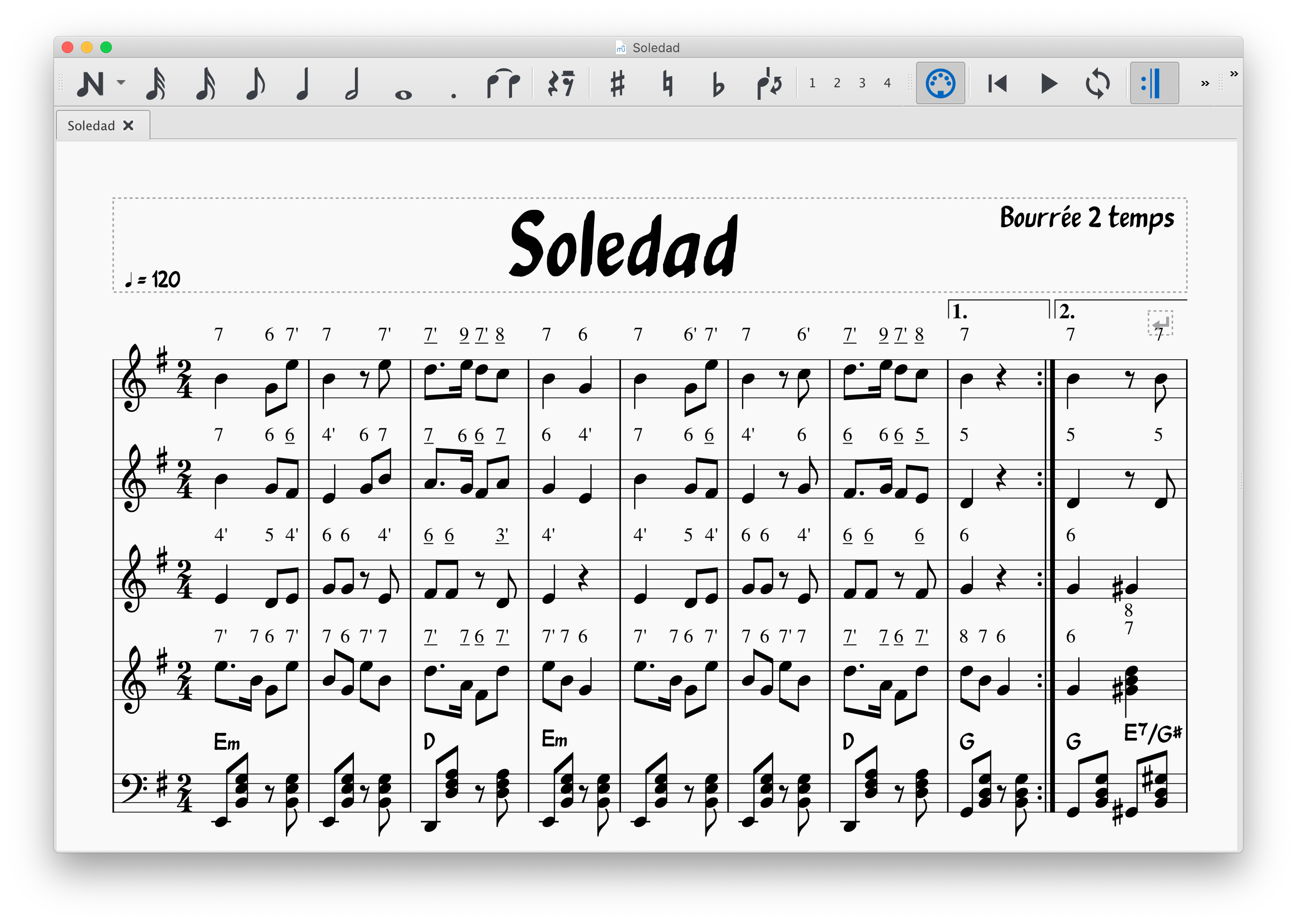

Partitions avec annotations D.E.S.

Les tablatures avec annotations D.E.S. sont particulièrement adaptées pour les morceaux à plusieurs voix, ainsi qu'aux partitions partagées avec d'autres musiciens (violon, piano, accordéon chromatique, vielle à roue, etc)

Ce système de tablature est compatible avec les doubles portées, comme par exemple les partitions de piano ou d'accordéon chromatique. Il est possible d'écrire une main gauche d'accompagnement que MuseScore pourra jouer lorsque vous répéterez le morceau.

La lecture des annotations D.E.S. est très simple pour les diatonistes qui connaissent les systèmes C.A.D.B. et Corgeron car il s'agit d'un mélange des deux.

• Comme dans le système Corgeron, les notes en Tirer ont soulignées, les notes en Pousser ne le sont pas.
• Comme dans le système C.A.D.B., les notes du 3ème rang portent un double prime ("), les notes du deuxième rang portent un simple prime (') et les notes du premier rang ne portent pas de prime.

Mise en page

Avec MuseScore 3, la mise en page de la tablature D.E.S. se fait toute seule grâce au placement automatique.

Si vous utilisez les annotations D.E.S. avec une partition ne comportant qu'une seule portée, il est souvent préférable de placer les symboles d'accord au dessous de la portée.
Pour cela, sélectionnez l'un des symboles d'accord, puis "Clic droit->Sélection->Tous les éléments similaires", et pour finir, dans l'inspecteur, "Symbole d'accord->Position->Au dessous".

Si vous souhaitez néanmoins garder les symboles d'accord au dessus de la portée, vous pouvez placer la tablature au dessous de la ligne. Pour cela, sélectionnez l'un des numéro, puis "Clic droit->Sélection->Tous les éléments similaires", et dans l'inspecteur, "Texte de Portée->Position->Au dessous".
